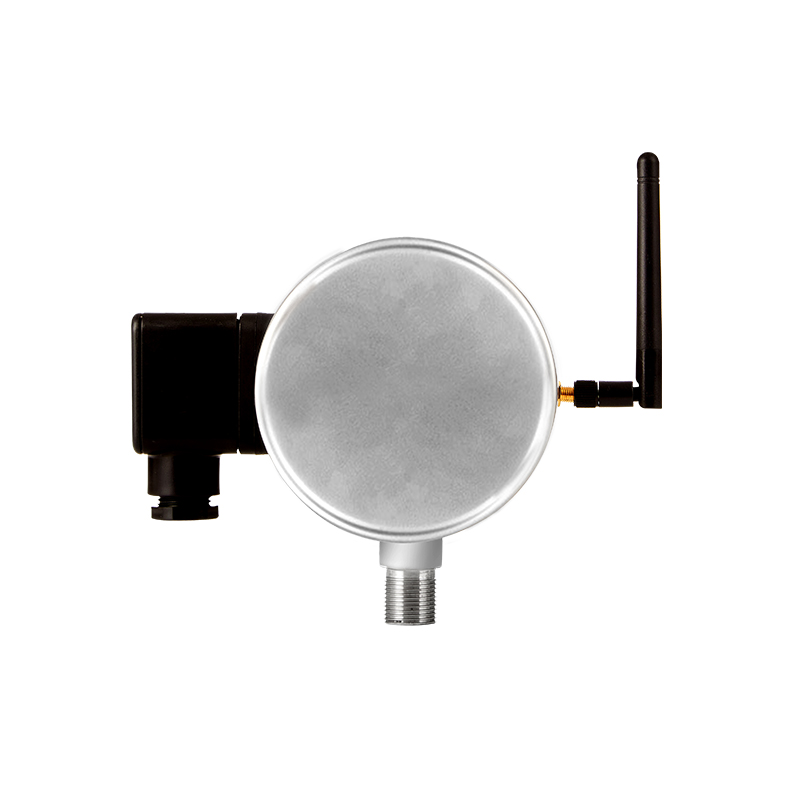

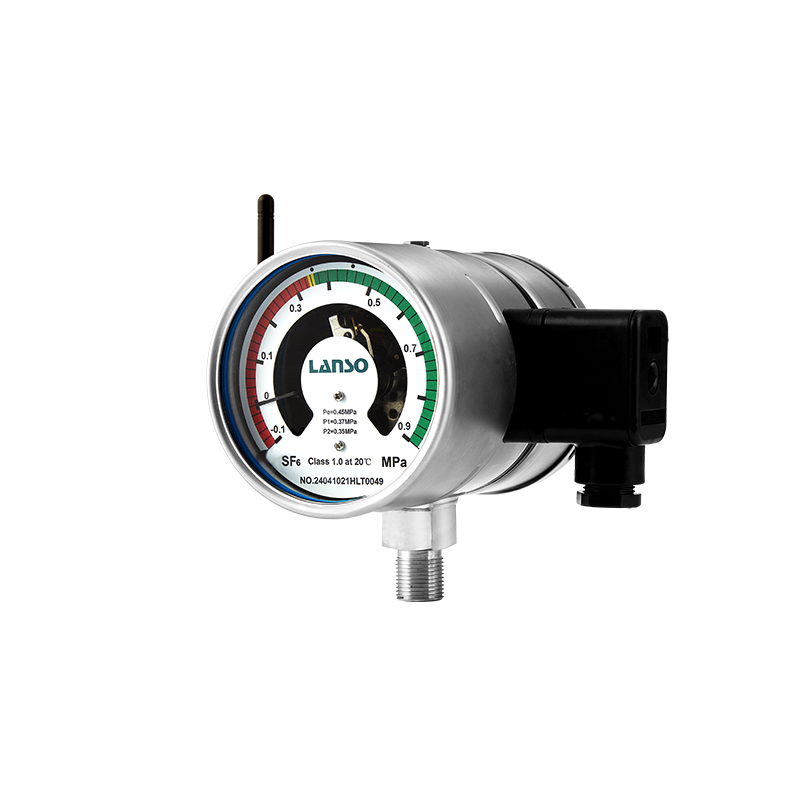

用于监视密闭容器中SF6气体的密度，能够现场显示气体密度，当密度值达到报警阈值时可输出开关量接点信号。具有WAPI无线远传监测功能，产品内部采用智能补偿技术，可以实时跟踪SF6气体压力的非线性变化，测量精确，应用广泛。产品内部带有大容量电池，无需布置供电线路，便于高压系统的在线监测。可提供新建变电站配套及现有变电站智能化改造等多种解决方案。

SF6绝缘组合电器（GIS）

SF6绝缘断路器

SF6绝缘柱上开关

SF6绝缘变压器

SF6绝缘互感器

SF6绝缘母线系统

1. 适合室内和室外不同的安装需求；

2. 上限三对接点 ；

3. 可同时监测气体密度、压力和温度参量；

4. 无线WAPI输出，信号传输安全可靠；

5. 产品通过WAPI产业联盟认证；

6. 产品内置大容量电池，现场无需布供电线路。

1. 外壳直径： 100mm

2. 测量范围：-0.1 ~ 0.9MPa（可定制）

3. 测量精度：

机械部分：

±1.0%FS（+20±1℃），±1.8%FS（-20℃～+60℃）（气态）；

可选±1.6%FS（+20±1℃），±2.4%FS（-20℃～+60℃）（气态）

远传部分：

压力精度：±0.5%FS

温度精度：±1℃

密度精度：±1.0%FS

4. 防护等级：IP65

5. 工作温度： -20°C ~ +60°C, 相对湿度≤ 95%RH

6. 泄漏率：  ≤1×10-9Pa·m3/s （氦气检漏）

7. 接口尺寸：M20×1.5（可定制）

8. 安装方式：径向或轴向

9. 电气连接：插接式连接M20×1.5密封头

电缆尺寸：推荐用1.5mm2, 上限2.5mm2

10. 接点绝缘性能：绝缘电阻：>100 MW (DC 500V)

工频耐压： 2kV，50/ 60 Hz 1min

11. 接点类型：磁助式电接点开关

80%银、20%镍，10µm镀金

12. 冲击等级：50g (充油型)，30g(不充油型)

13. 接点电气参数：30W/ 50VA，1A.（上限）

220VDC/ 380V 50/ 60Hz(上限)

14. 表玻璃：多层安全玻璃

15. 重量：  1.2kg

16.感压元件：进口波顿管

测量范围

测量介质：SF6、Air、N2、SF6+N2等气体

工作温度：可选-40℃～+60℃
